As chapas podem ser instaladas sobre estrutura de alumínio, aço ou madeira. É importante que as chapas estejam completamente apoiadas e que considere folga para dilatação térmica. A base em que a telha ficará apoiada (terças) deve ter no mínimo 5cm, para a dilatação térmica.
Dilatação térmica
|

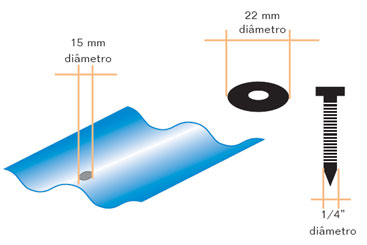

É necessária pré-furação das chapas com bitola superior ao diâmetro do parafuso de fixação. Para parafusos com diâmetro de 1/4” recomenda-se furar a chapa com diâmetro de 15mm e utilizar arruelas com diâmetro de 22mm. |
 |

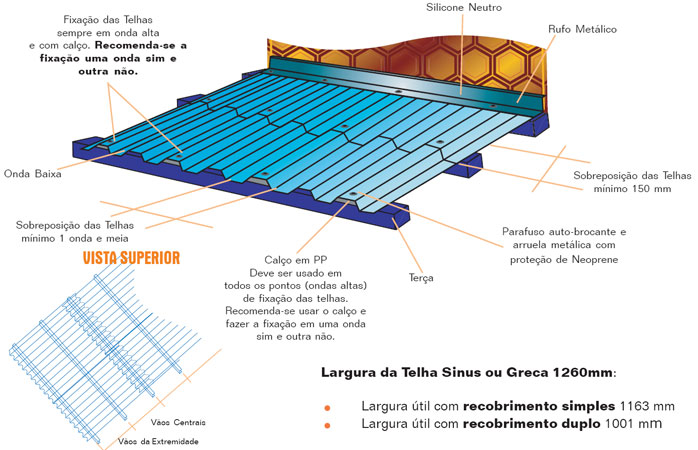

Modulação
A colocação das telhas deve ser feita sempre no sentido transversal da queda d´água com inclinação mínima de 10%.
| Carga máxima permitida (KG / M²) | |||||||
| Perfil | Vãos centrais | Vãos da Extremidade | Vãos Cursos | ||||
|
1,00m |
1,25m |
1,50m |
1,00m |
1,25m |
1,00m | 1,25m | |
|
Greca |
150 |
100 |
75 |
100 |
50 |
135 | 95 |
|
Sinus |
150 |
100 |
75 |
100 |
50 |
135 | 95 |
